PROTECTOR AS 4100 Sicherheits-Abluftsteuerung
Zur Erfüllung der Anforderungen nach der M-FeuVO §4 (2):
Betrieb von luftabsaugenden Einrichtungen in Nutzungseinheiten mit raumlufabhängigen Feuerstätten in Verbindung mit Fensterkontaktschaltern.

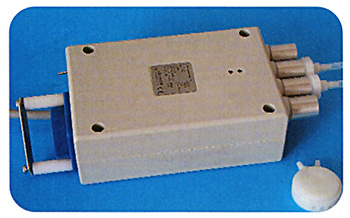

Der neue Luftdruckwächter P4 überwacht Feuerstätten und Ablufteinrichtungen
Nur ein Fenster zu öffnen bringt weder Sicherheit noch Komfort
Der P4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen
Der P4 erkennt sofort einen gefährlichen Unterdruck
Der P4 bietet jederzeit höchste Sicherheit durch einen doppelten, selbstüberprüfenden Sicherheitskreis
Das Problem:
Ein gleichzeitiger Betrieb einer Feuerstätte (z. B. eines Kachelofens) und einer Ablufteinrichtung (z. B. ein Dunstabzug) im selben Luftverbund führt zu einem gefährlichen Unterdruck: Der Kamin der
Feuerstätte entzieht dem Raum Luft. Läuft gleichzeitig ein Dunstabzug in der Küche oder eine andere Ablufteinrichtung, kann sich die Strömungsrichtung im Kamin umkehren. Die Folge: Giftige Abgase
gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Einrichtungen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden (§4
Musterfeuerungsverordnung).
Die Lösung:
Der Druckwächter P4 ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.
Der P4 verhindert, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Die im
System integrierte Schukosteckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht dann sofort die Stromversorgung. Die Steckdose wird bei Druckausgleich selbsttätig wieder
eingeschaltet.
Alle sicherheitsrelevanten Komponenten sind doppelt ausgeführt, dadurch arbeitet das Gerät weitgehend selbstüberprüfend. Diese Sicherungseinrichtung wird in zwei Ausführungen geliefert, so dass sie
auch für Regelungsaufgaben eingesetzt werden kann, z. B. zum Öffnen eines Fensters oder zum Einschalten einer Belüftung (bei Artikel-Nr. 91004-2).
Montage:
Die Montage ist einfach, der Luftdruckwächter P4 kann z. B. auf dem Küchenschrank angebracht werden. Der Stecker des Abluftgerätes wird darin eingesteckt. Zwei dünne Luftschläuche werden nach außen
geleitet (z. B. beim Abluftkanal). Ab sofort wirkt die Differenzdrucküberwachung.
Der Luftdruckwächter P4 ist patentrechtlich geschützt, TÜV-geprüft in Anlehnung an die DVGW-VP121 und besitzt das CE-Zeichen.
Technische Daten Spannung:
230V/50Hz Anschlussleistung: 400W Leistungsaufnahme: 2W
Bestellnummer
91004-1 Luftdruckwächter P4 Standard
91004-2 Luftdruckwächter P4 mit Signalausgang und Testschalter
